分享摘要
這次以 Gemini 4 Argon 測試 blueprint-to-cad-dxf 技能，將一張建築平面圖截圖整理成可編輯的 DXF，並搭配瀏覽器中的 CAD 檢視工作站進行原圖疊合與圖層檢查。測試案例順利產出成果，適合作為「AI 協助圖面轉繪」的流程示範；但單一案例成功不代表所有圖面都能免校核直接施工或送審。
為什麼需要這個流程
紙本掃描、PDF 或螢幕截圖中的平面圖，常需要重新描繪成可編輯的 CAD。直接描線容易遇到比例不準、牆線漂移、弧線方向錯誤，以及結構、門窗、尺寸文字全部混在同一圖層等問題。
blueprint-to-cad-dxf 把工作拆成「辨識尺寸與軸線、校準比例、分層描繪、疊圖檢查、輸出 DXF」幾個步驟，讓成果不只是一張看起來像的圖，也能回到 CAD 軟體中逐層檢視與修改。
本次測試成果

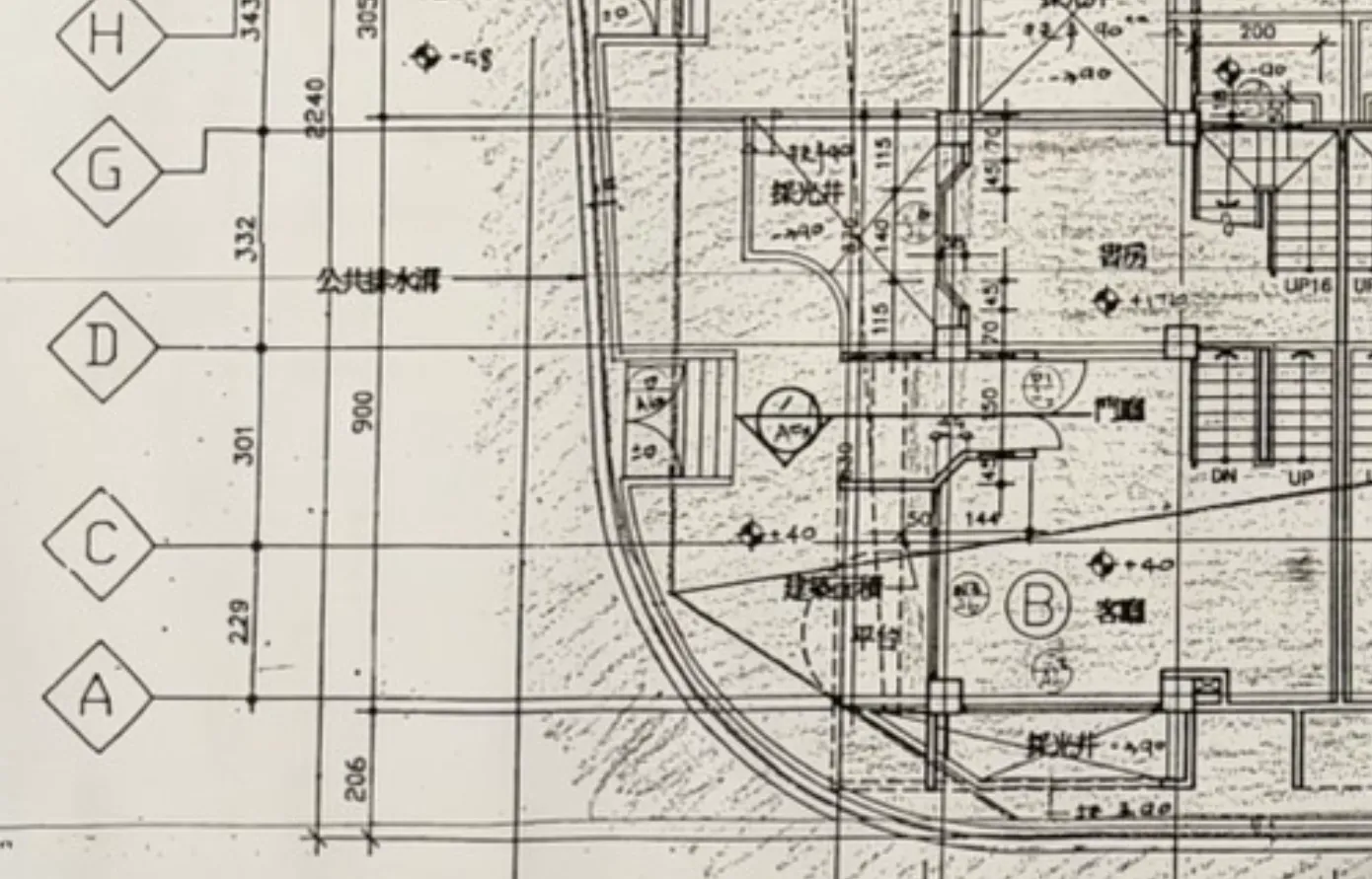

- -輸入：建築單元平面圖截圖，圖面可辨識軸線、尺寸鏈、樓梯、門窗與部分弧形外牆等資訊。
- -比例與單位：依技能流程以軸線及尺寸鏈校準，成果標示為 1:1，單位為公分（cm）。

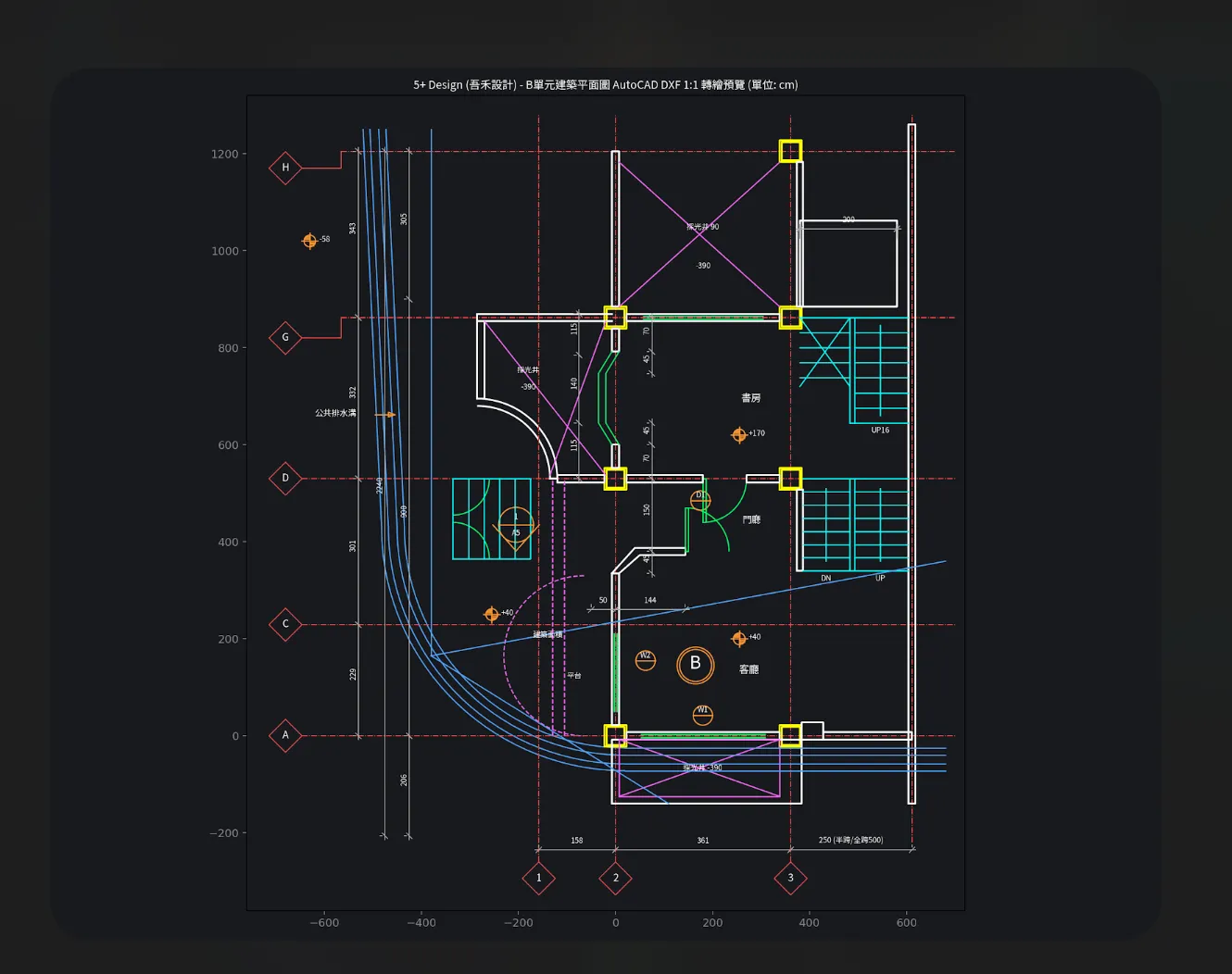

- -DXF：測試畫面呈現可編輯的 DXF 平面圖，並將結構軸線、柱、牆、門窗、樓梯、尺寸及文字等拆分為 17 個圖層。

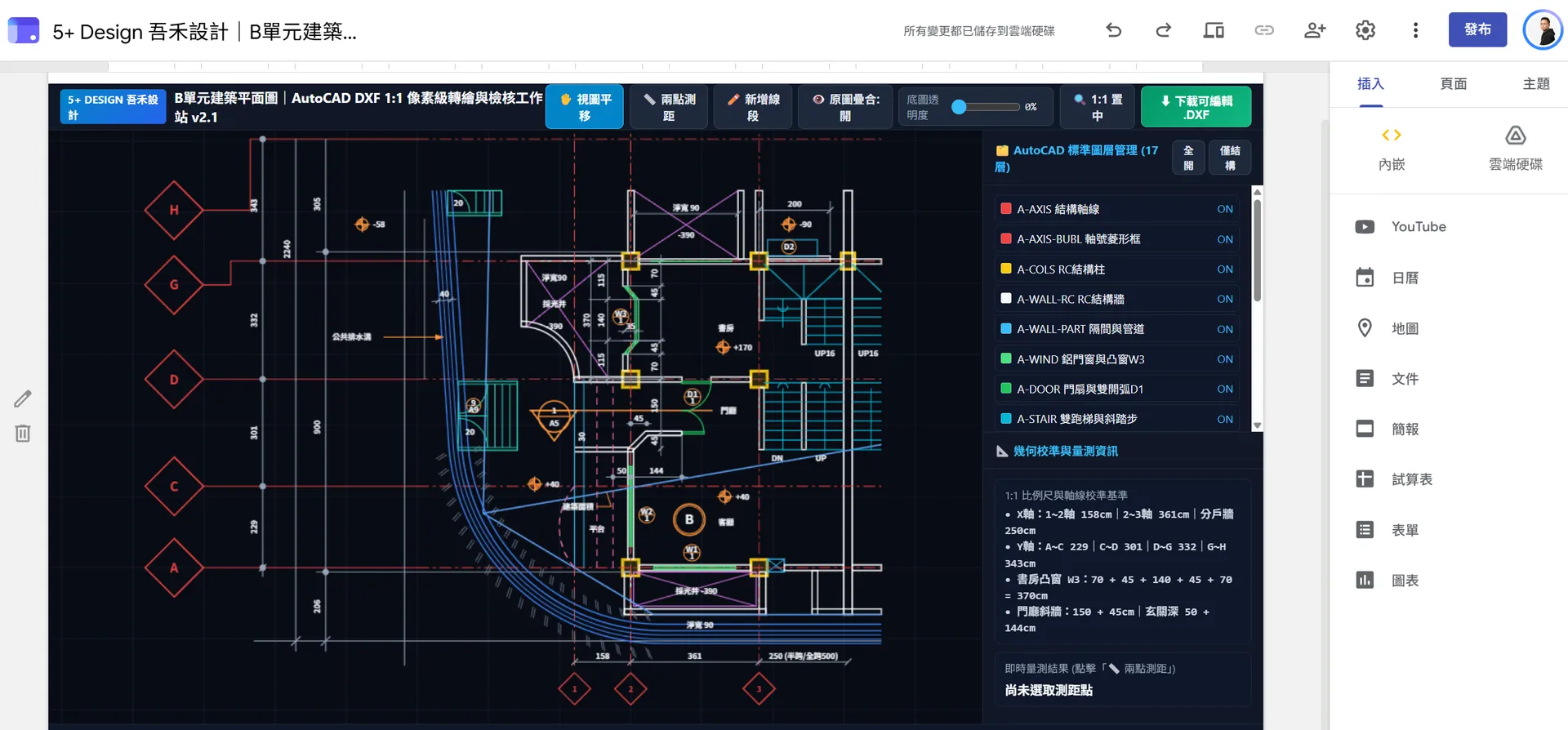

- -檢核介面：另有互動式 HTML5 Canvas 工作站，可切換原圖疊合、調整底圖透明度、逐層顯示、測量兩點距離及補畫線段。
- -觀察：截圖可看到原始圖面、向量成果及圖層管理介面；實際使用時仍應在 CAD 軟體中檢查尺寸、幾何位置與圖層內容。
建議操作流程
- 01準備清晰圖面：上傳平面圖、掃描圖或 CAD 截圖。先確認圖面方向、解析度及尺寸標註是否可讀；模糊或裁切的尺寸不要交由模型猜測。
- 02指定轉繪目標：說明要產出可編輯 DXF，並提供可作比例基準的軸線間距或尺寸鏈。若有指定單位、圖層標準或只需轉繪的區域，也一併寫清楚。
- 03先校準，再描繪：以至少兩組水平與垂直軸線及其尺寸建立比例基準，留意影像座標 Y 軸向下、CAD 座標 Y 軸向上的差異。
- 04按系統拆分圖層：把軸線、柱、結構牆、隔間、門窗、樓梯、尺寸、文字等分開，方便在 CAD、ZwCAD 或其他支援 DXF 的軟體中檢查與編修。
- 05用原圖疊合校核：在檢視工作站調整原圖透明度，重點比對軸線交點、牆角、柱位、樓梯、弧形牆及尺寸鏈；發現偏差先修正，不要只看整體外觀。
- 06在 CAD 軟體驗收：開啟 DXF，確認比例、單位、圖層、文字、弧線方向及可編輯性。必要時量測已知尺寸，並與原始圖說再次核對。
本案例的使用方式
可先以這張單元平面圖作為技能驗證範例：讀取 A～H 軸線及 1～3 軸尺寸，據此確認比例，再逐項檢查曲線外牆、樓梯、門窗與圖面標註。案例截圖顯示圖層與疊合工作站已產出；若要用於正式設計或工程資料，請另外在 CAD 軟體中核對關鍵尺寸及幾何，並以原始核定圖說為準。
限制與注意事項
- -模型輸出需要驗證：AI 可能誤讀尺寸、漏掉細節或產生不精確幾何；圖面呈現完成，不等於每個座標與尺寸都已驗收。
- -圖面品質會影響結果：解析度、傾斜、污漬、裁切及標註重疊都可能影響辨識。重要尺寸應由使用者提供或人工確認。
- -避免無依據補值：沒有尺寸依據的牆段、空間比例或構件，不應要求模型自行推測成正式尺寸。
- -正式用途須由專業人員確認：本次是技能測試與轉繪流程示範，不取代測量、設計審查、簽證或核定圖說，也不應直接作為施工依據。
- -資料處理先確認權限：上傳前確認圖面可供使用該模型與服務處理，並留意客戶或專案資料的保密要求。
使用前檢查清單
- -[ ] 圖面方向、範圍與解析度足以辨識。
- -[ ] 已提供至少可供校準的軸線尺寸或可信尺寸鏈。
- -[ ] 已指定 DXF 單位與需要的圖層範圍。
- -[ ] 已用原圖疊合檢查軸線、牆、柱、樓梯及弧線。
- -[ ] 已在 CAD 軟體開啟 DXF，量測已知尺寸並檢查圖層。
- -[ ] 正式使用前已由負責人依原始圖說完成校核。
下載技能
下載 blueprint-to-cad-dxf 技能包（ZIP）
技能適用於將建築或室內平面圖影像轉成按尺寸校準、分層且可編輯的 DXF，並搭配互動式原圖疊合檢視。下載後請先閱讀 ZIP 內的 SKILL.md，再依自己的圖面與 CAD 標準調整校核要求。
結語
這次測試展示了 Gemini 4 Argon 搭配 blueprint-to-cad-dxf，可以把「看圖、校準、分層描繪、疊圖檢查、DXF 匯出」串成可重複執行的工作流程。最值得借鏡的不是單純生成檔案，而是把尺寸基準和人工疊圖校核納入流程，讓模型輸出更容易檢查、修正與交接，非100%完美，依照選擇模型與使用方式會有差異。
